プリウスHID取付け日記

プリウスって標準でHIDが付いてないの?
調べてみるとグレードによっては標準で付いている物も有りますが、

【取付け前】

【取付け後】


①スペース確認

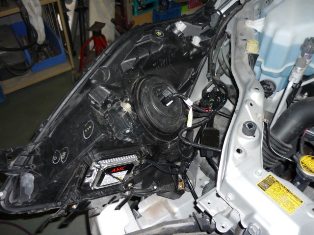

ヘッドライト裏のスペースを確認したところ、“手を入れるのがやっと”と言う位の
スペースしか無さそうなので、ヘッドライトを外してHIDを取付ける事にしました。



②HID組付け

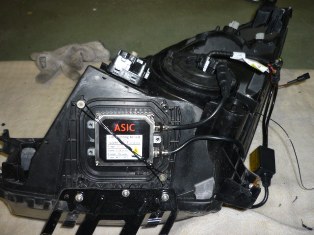

次に外したヘッドライトにHIDを取付けます。
HIDの設定のある車には、たいがいバラストを付けるスペースが純正のヘッドライトに作ってあるので、そこを利用してバラストを固定します。
バーナ(球)はもちろん、ヘットライト球の付く所にセットしました。



③配線作業
次はボディーにHIDを点灯させる為の配線をします。

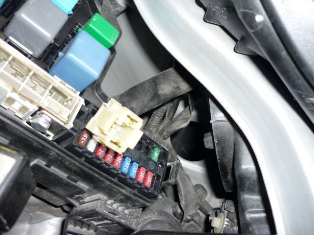

プリウスはバッテリーが後部座席下付近にあるので、エンジンルーム内には
非常用のプラス端子が用意してあり、その端子を利用してHi/Loを切換える為の
リレーを動かす電源を取ります。
バッテリーから左右のヘットライトに配線を回し、先ほどHIDをセットした
ヘットライトと配線をつなげ、取外したパーツを組付ければ完了です。

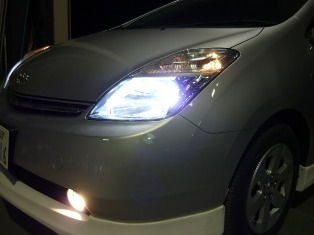

④確認
