JB23ジムニー コンプリート大作戦!③

つづき↓
サスペンション交換です。

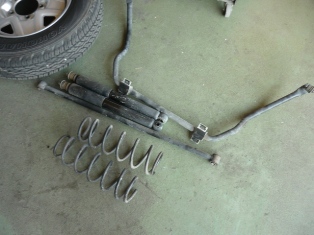

スプリングショックスタビライザーラテラルロッドを外します。

取り付け前に、シャーシブラックで塗装します。


コイルと同時に組み付けです。

リフトUP車には欠かせない、キャスター補正です。
このブッシュを交換します。

プレスを使用して純正ブッシュを外します。

アームもキレイに塗装します。


ショックアブソーバーは、取付前に2~3回、上下にストローさせてエアーを抜きます。

3インチUPすると、ブレーキホースが限界です。

ロングブレーキホースへ変更です。

アルミホイールタイヤ変更。
JA11純正アルミホイールを使用します。
軽量で強度もあっておススメ!!

3インチUPすると、タイヤサイズも大きくしないと。。。
純正サイズから215/80-16へ変更します049.gif




フロント同様にシャーシブラックで塗装してから組付けです。

リアスプリングアッパーシートを外してみると・・・

土や砂が必ず入っています。
キレイにしてから組付けます。

スプリングショックを組付けます。

リアにもバンプストッパーを取付けました。
ボディーリフト用ブロックを流用します。

純正のストッパーフレームの間に取付ます。


3インチ以上リフトUPすると、フロントのプロペラシャフトフレームが干渉するので・・・

トランスファーマウントを交換、もしくはスペーサーで調整。

これ位の余裕は必要です。

マフラー登場!左出しタイプの物に変更で~す♪

新たにステーを取付ます。





あとは、バンパー塗装です。
つづく・・・
